KCO QSFP28 100G ZR4 SMF 1310nm 80km WDM LC ljósleiðara sendandi
Um ModSeIL
+ ModSelL er inntakspenni. Þegar vélin heldur lágum spennu bregst einingin við tveggja víra raðsamskiptaskipunum.
+ ModSelL gerir kleift að nota margar einingar á einni tveggja víra tengisrútu. Þegar ModSelL er „Hátt“ mun einingin ekki svara eða staðfesta neina tveggja víra tengissamskipti frá gestgjafanum.
+ Inntakshnútur ModSelL merkis skal vera stilltur á „Hátt“ ástand í einingunni.+ Til að forðast árekstra skal hýsilkerfið ekki reyna tveggja víra tengisamskipti innan ModSelL afskráningartímans eftir að einhverjar einingar eru afvalnar.
+ Á sama hátt skal gestgjafinn bíða að minnsta kosti í þann tíma sem ModSelL staðfestir áður en hann á samskipti við nýlega valda eininguna.
+ Staðfestingar- og afskráningartímabil mismunandi eininga geta skarast svo lengi sem ofangreindar tímasetningarkröfur eru uppfylltar.
Eiginleikar
+Samræmist 100GBASE-ZR4
+Styður línuhraða frá 103,125 Gb/s til 111,81 Gb/s OTU4
+LAN WDM EML leysir og PIN móttakari með SOA
+Allt að 80 km drægni fyrir G.652 SMF
+38 pinna rafmagnsviðmót sem hægt er að tengja heitt
+QSFP28 MSA samhæft
+Tvíhliða LC ljósleiðara
+Samræmi við RoHS-10 og blýlaust
+Einn +3,3V aflgjafi
+Hámarksorkunotkun 6,5W
+Rekstrarhitastig kassa: Viðskiptalegt: 0 ~ +70oC/Útvíkkað: -10 ~ +80oC/Iðnaðar: -40 ~ +85oC
Umsóknir
+100GBASE-ZR4 Ethernet tenglar
+Infiniband QDR og DDR tengingar
+Fjarskiptanet
Algjör hámarks einkunnir
Hafa skal í huga að notkun umfram einstaka hámarksgildi getur valdið varanlegum skemmdum á þessari einingu.
| Færibreyta | Tákn | Mín. | Hámark | Eining | Athugasemdir |
| Geymsluhitastig | TS | -40 | 85 | oC |
|
| Spenna aflgjafa | VCC | -0,3 | 4.0 | V |
|
| Rakastig (án þéttingar) | RH | 15 | 85 | % |
|
| Skaðaþröskuldur | THd | 6,5 |
| dBm |
Ráðlagðar rekstrarskilyrði
| Færibreyta | Tákn | Mín. | Dæmigert | Hámark | Eining | Athugasemdir |
| Rekstrarhitastig | TOP | 0 |
| 70 | oC | auglýsing |
| -10 |
| 80 | framlengdur | |||
| -40 |
| 85 | Iðnaðar | |||
| Spenna aflgjafa | VCC | 3.135 | 3.3 | 3.465 | V |
|
| Gagnahraði, hver akrein |
|
| 25,78125 |
| Gb/s |
|
| Stýrispenna há |
| 2 |
| Vcc | V |
|
| Lág spenna fyrir stýringu |
| 0 |
| 0,8 | V |
|
| Tengisfjarlægð (SMF) | D |
|
| 80 | km | 1 |
Athugasemdir:
1. Fer eftir raunverulegu ljósleiðaratapi/km (tilgreind tengifjarlægð er fyrir ljósleiðarainnsetningartap upp á 0,35dB/km)

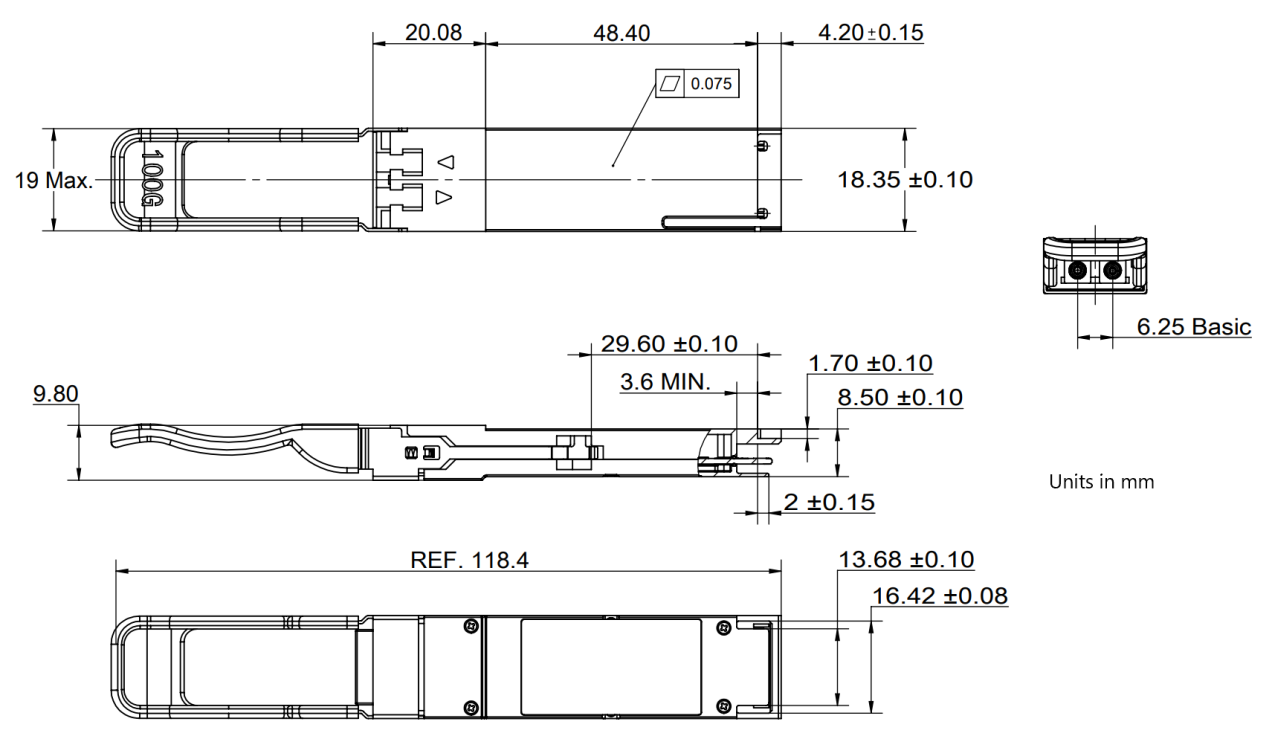

Stærðir
Vörubreytur
| Formþáttur | QSFP28 | Hámarks gagnahraði | 100 Gbps |
| Bylgjulengd | 1294-1310nm | Miðjubylgjulengd | 1295, 1300, 1304, 1309 nm |
| Hámarks snúrufjarlægð | 80 km | Tengigerð | LC |
| Tegund ljósleiðara | SMF | Nafn söluaðila | KCO |
| Tegund sendanda | EML | Tegund móttakara | SOA+PIN-númer |
| Sendingarafl | 2 til +6,5 dBm | Hámarks næmi móttakara | – 28 dBm |
| Ofhleðsluafl | 6,5 dBm | Útrýmingarhlutfall | 6 dB |
| DDM | Stuðningur | Rekstrarhiti | 0°C til 70°C |
